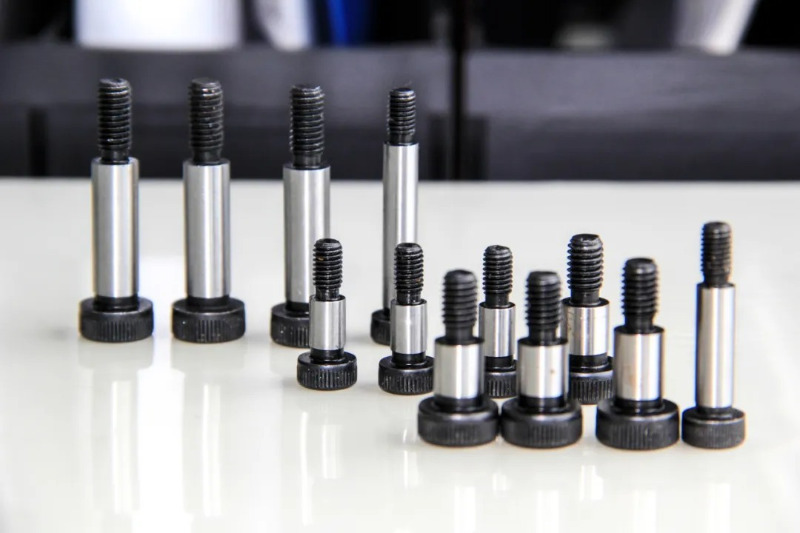

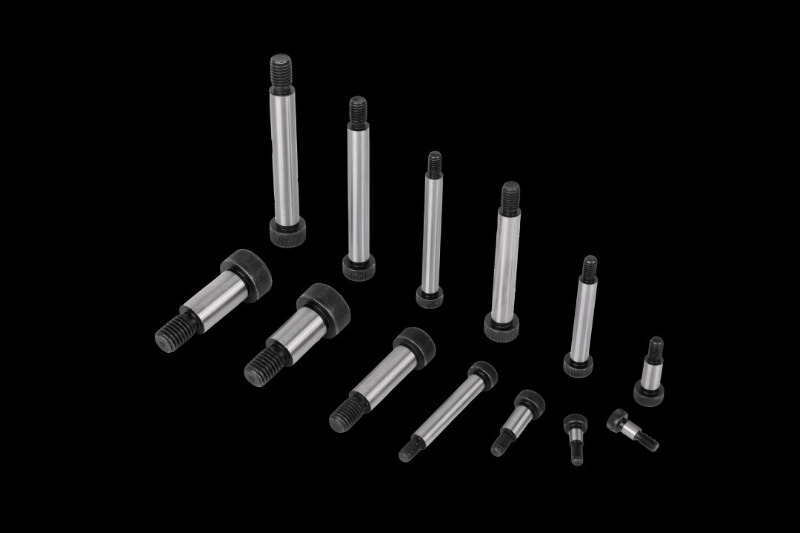

Bu lông vai cấp 12,9 là gì?
Điểm 12,9 chốt vai , còn được gọi là vít vai trục hoặc bu lông vai lục giác bên trong, là một dây buộc có độ chính xác cao với vai trơn và ren một phần, được thiết kế đặc biệt cho các ứng dụng chuyển động chính xác và cường độ cao.
Tính năng
Đặc điểm kết cấu
Bu lông cắm cấp 12,9 bao gồm ba bộ phận chính:
Đầu bu lông: Thường được thiết kế với các đầu lục giác bên trong hoặc bên ngoài để dễ dàng lắp đặt và tháo gỡ mô-men xoắn cao.
Bờ vai mịn màng: Được gia công chính xác để đảm bảo sự ổn định của các bộ phận quay hoặc trượt.
Đầu ren: Sử dụng thiết kế ren một phần để đảm bảo giữ chắc chắn và cải thiện khả năng chịu tải.
Các tính năng chính
Cường độ cực cao: Được chế tạo bằng thép hợp kim (như SCM435), có độ bền kéo ≥1220MPa, đảm bảo độ tin cậy trong các ứng dụng chịu tải cao.
Dung sai chính xác: Đường kính vai, chiều dài và độ đồng trục được kiểm soát chặt chẽ để đảm bảo định vị chính xác và khớp trượt của các bộ phận cơ khí.
Chống mài mòn và bền: Các phương pháp xử lý bề mặt bao gồm làm nguội, làm đen, phốt phát hoặc mạ niken, cải thiện khả năng chống mài mòn và chống ăn mòn.
Hiệu suất mô-men xoắn cao: Có khả năng chịu được mô men xoắn cao, phù hợp với máy móc hạng nặng và môi trường tải trọng động cao.
Ứng dụng của bu lông vai cấp 12,9
Do có độ bền cao, gia công chính xác và khả năng thích ứng chuyển động, bu lông vai cấp 12,9 được sử dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là trong các tình huống có tải trọng cao và yêu cầu độ chính xác cao.

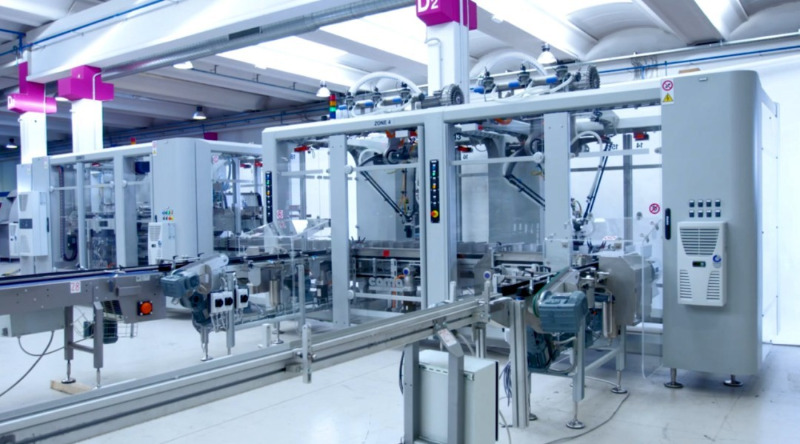

Thiết bị máy móc
Trong máy móc tự động, máy công cụ chính xác và thiết bị dây chuyền sản xuất, bu lông vai được sử dụng để hỗ trợ và trượt các bộ phận, đảm bảo thiết bị hoạt động trơn tru.
Ray trượt và cơ cấu dẫn hướng: Đảm bảo độ chính xác của chuyển động tuyến tính hoặc chuyển động quay.
Hệ thống truyền dẫn: Dùng làm bu lông cố định thanh nối và ổ đỡ, giảm mài mòn cho các bộ phận chuyển động.
Đồ gá và dụng cụ: Đồ gá để định vị và kẹp cố định, nâng cao độ chính xác trong sản xuất.
Chế tạo khuôn mẫu
Khuôn ép phun: Được sử dụng cho thanh trượt, tấm dẫn hướng và cơ cấu định vị để đảm bảo đóng mở khuôn trơn tru.
Dập khuôn: Được sử dụng để cố định chốt dẫn hướng và cụm thanh trượt để cải thiện tuổi thọ và độ chính xác của khuôn.

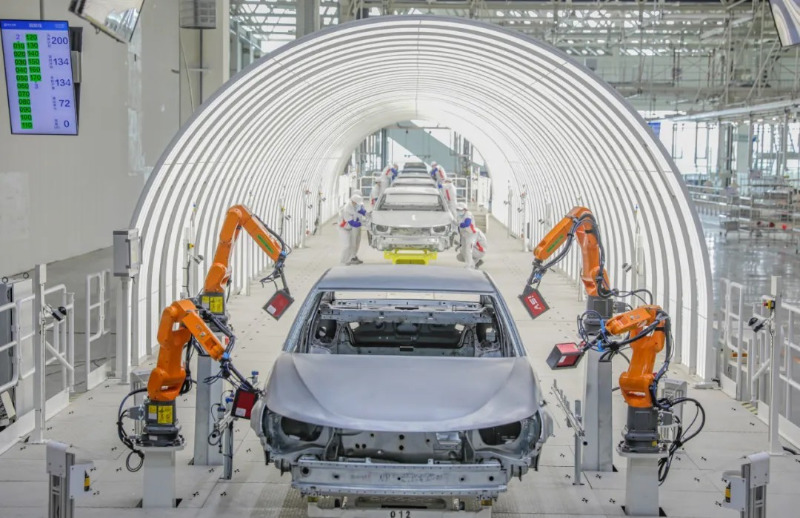

Công nghiệp ô tô
Bu lông vai loại 12,9 được sử dụng rộng rãi trong sản xuất ô tô cho động cơ, hệ thống treo và hệ thống phanh.
Linh kiện động cơ: Kết nối các tay đòn, thanh nối và cơ cấu van, đảm bảo sự ổn định khi vận hành ở tốc độ cao.
Hệ thống treo: Sử dụng bộ giảm chấn và kết nối tay điều khiển để chịu được rung động và tác động tần số cao.
Hệ thống phanh: Được sử dụng trong kẹp phanh và ray trượt, mang lại khả năng chịu nhiệt độ cao và khả năng chịu tải cao.

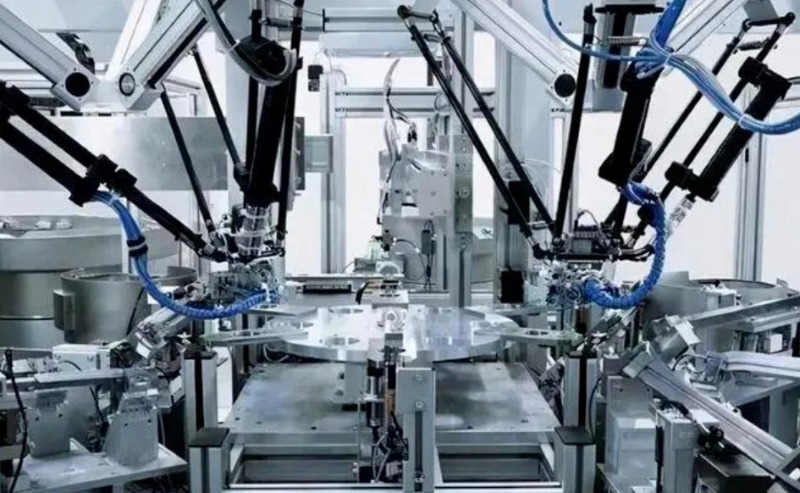

Thiết bị điện tử và tự động hóa
Khớp robot: Được sử dụng làm trục quay để đảm bảo định vị chính xác và chuyển động linh hoạt của cánh tay robot.
Dây chuyền lắp ráp tự động: Được sử dụng cho thanh trượt và thiết bị dẫn hướng để cải thiện độ ổn định và độ chính xác của thiết bị.
Hàng không vũ trụ
Hệ thống điều khiển chuyến bay: Được sử dụng để điều khiển chuyển động quay và kết nối của các bề mặt điều khiển, cánh đảo gió và các bộ phận khác.
Cánh tay robot vệ tinh: Cung cấp điểm xoay có độ chính xác cao, đảm bảo độ ổn định và độ tin cậy.

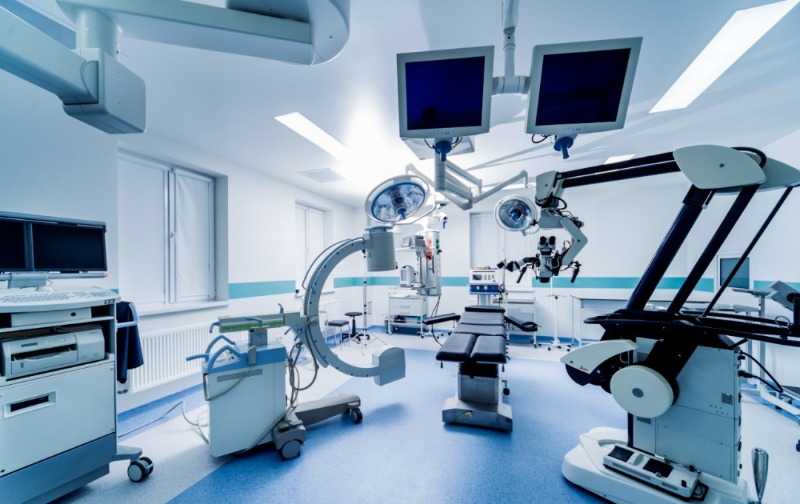

Thiết bị y tế
Máy chụp X-quang và máy chụp CT: Được sử dụng cho đường ray trượt và các bộ phận chuyển động để đảm bảo thiết bị hoạt động chính xác.
Robot phẫu thuật: Được sử dụng cho các khớp cánh tay robot để đảm bảo khả năng điều khiển chính xác và ổn định.
Quy trình sản xuất bu lông vai loại 12,9
Vật liệu chính
Các vật liệu phổ biến cho bu lông vai loại 12,9 bao gồm:
SCM435 (thép hợp kim): Độ dẻo dai và chống mỏi tốt, thích hợp với môi trường chịu tải va đập.
Thép không gỉ (304, 316L): Chống ăn mòn, nhưng độ bền thấp hơn, chủ yếu được sử dụng trong thực phẩm và thiết bị y tế.
Quy trình sản xuất
1. Cắt vật liệu: Cắt chính xác các thanh thép cường độ cao.
2. Gia công chính xác CNC: Xoay đầu bu lông, vai và phần ren để đảm bảo dung sai nghiêm ngặt.
3. Gia công ren: Cán ren để cải thiện sức mạnh và tuổi thọ mỏi.
4. Xử lý nhiệt: Làm nguội và ủ để cải thiện độ cứng và khả năng chống mài mòn.
5. Xử lý bề mặt: Mạ kẽm, làm đen và phốt phát để tăng cường khả năng chống ăn mòn.
6. Kiểm tra chất lượng: Sử dụng máy đo tọa độ, kiểm tra độ cứng, kiểm tra mô-men xoắn để đảm bảo độ chính xác và đồng nhất cao. Nó có tính ăn mòn nhưng có độ bền thấp hơn và chủ yếu được sử dụng trong thực phẩm và thiết bị y tế.
Tiêu chuẩn ngành
Việc sản xuất bu lông vai phải tuân thủ các tiêu chuẩn quốc tế để đảm bảo hiệu suất và độ tin cậy của chúng.
ISO 7379: Tiêu chuẩn về kích thước, vật liệu và dung sai của bu lông vai hệ mét.
DIN 923: Tiêu chuẩn Đức, được sử dụng rộng rãi tại thị trường Châu Âu.
ASME B18.3: Thông số kỹ thuật bu lông vai tiêu chuẩn Mỹ, áp dụng cho thị trường Bắc Mỹ.
JIS B 1180: Tiêu chuẩn Nhật Bản, dùng trong sản xuất máy móc chính xác.
Các tiêu chuẩn này quy định đường kính vai, dung sai chiều dài, thông số kỹ thuật của ren, độ bền kéo và xử lý bề mặt để đảm bảo độ ổn định và khả năng tương thích của bu lông trong môi trường khắc nghiệt.
Làm thế nào để chọn Bolt vai phù hợp?
Khi chọn bu lông vai, hãy xem xét các yếu tố sau:
Yêu cầu tải: Xác định độ bền kéo và tuổi thọ mỏi cần thiết.
Kích thước vai: Đảm bảo khả năng tương thích với các bộ phận trượt hoặc quay.
Đặc điểm kỹ thuật chủ đề: Chọn hệ mét hoặc ren hệ đo lường thích hợp cho thiết bị.
Xử lý bề mặt: Chọn lớp phủ chống ăn mòn, chẳng hạn như mạ kẽm, làm đen hoặc phốt phát.
Bu lông vai loại 12,9 rất quan trọng trong máy móc, sản xuất ô tô, chế tạo khuôn mẫu, tự động hóa và hàng không vũ trụ do độ bền cao, dung sai chính xác và khả năng thích ứng với chuyển động động. Các tiêu chuẩn sản xuất nghiêm ngặt và hiệu suất vượt trội khiến chúng trở thành sản phẩm cốt lõi trên thị trường dây buộc cao cấp.
Bạn đã sử dụng bu lông vai loại 12,9 trong ngành của mình chưa? Hãy chia sẻ kinh nghiệm của bạn!
