Đai ốc mặt bích
Trong các cửa hàng máy móc và công trường xây dựng đường ống, những lời phàn nàn này có quen thuộc không? Các loại đai ốc thông thường có xu hướng bị “hỏng” khi rung hoặc tải nặng, không chỉ làm chậm tiến độ dự án mà còn gây nguy hiểm về an toàn. Nhưng các kỹ thuật viên giàu kinh nghiệm biết rằng việc thay thế chúng bằng đai ốc có đĩa thường giải quyết được vấn đề—đó là đai ốc mặt bích. Hôm nay chúng tôi sẽ giải thích chi tiết về “vũ khí ma thuật chống nới lỏng” này.
là gì đai ốc mặt bích ?

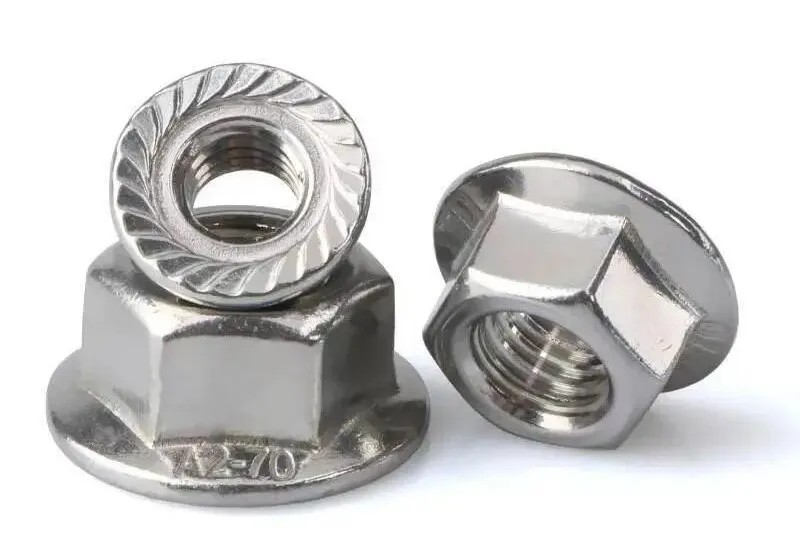

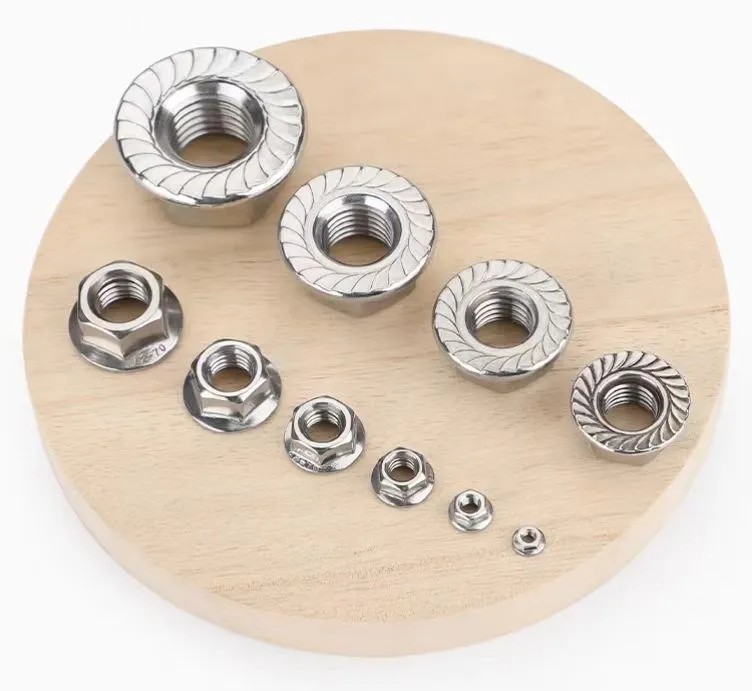

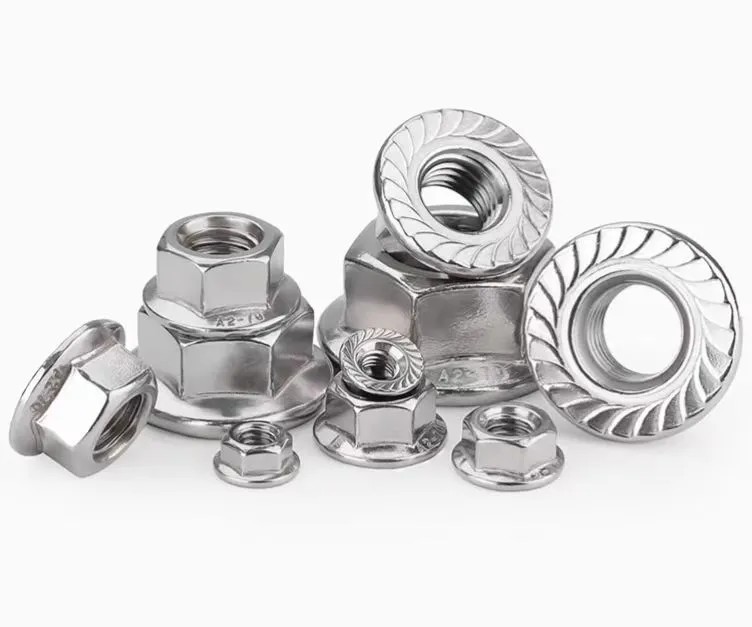

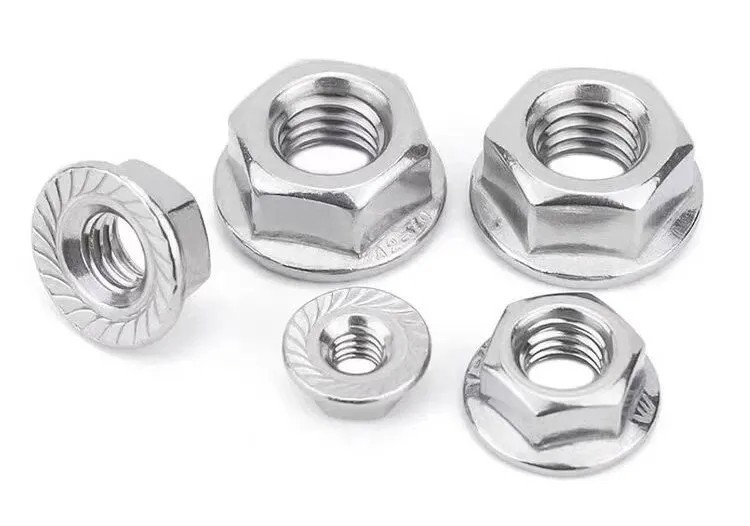

Đai ốc chịu lực bằng lò xo, còn được gọi là đai ốc có vòng đệm hoặc đai ốc có răng cưa, khác với đai ốc lục giác thông thường về hình dáng. Nó có một "mặt bích" lớn ở một đầu, giống như một "chiếc đế phẳng" cho đai ốc, với một số mặt bích có răng cưa mịn hoặc đường lượn sóng. Đừng đánh giá thấp thiết kế này; đó là chìa khóa cho sự ổn định của nó.
So với đai ốc thông thường, nó loại bỏ hai bước: không cần thêm vòng đệm, cho phép lắp đặt một bước; và không cần phải kiểm tra nhiều lần các vòng đệm bị lệch, cải thiện đáng kể hiệu quả lắp ráp. Đặc biệt trong các hoạt động ở độ cao hoặc không gian hạn chế, thiết kế “tích hợp” này giúp người lao động tiết kiệm rất nhiều công sức.
Cốt lõi của đai ốc mặt bích
Nguyên nhân sâu xa của việc nới lỏng các đai ốc thông thường là do áp suất tập trung và ma sát không đủ. Đai ốc mặt bích giải quyết vấn đề này thông qua ba đặc điểm thiết kế mà chúng ta sẽ thảo luận từng đặc điểm một:
Phân tán áp suất: Biến đổi "Lực kim" thành "Lực phẳng"
Mặt bích rộng phân bổ lực siết của đai ốc đều trên bề mặt các bộ phận được kết nối, với diện tích tiếp xúc lớn hơn 3-5 lần so với đai ốc thông thường. Điều này giúp ngăn vết lõm trên bề mặt phôi và tránh hiện tượng bong ren do ứng suất cục bộ quá mức, giảm nguy cơ bị lỏng tại nguồn.

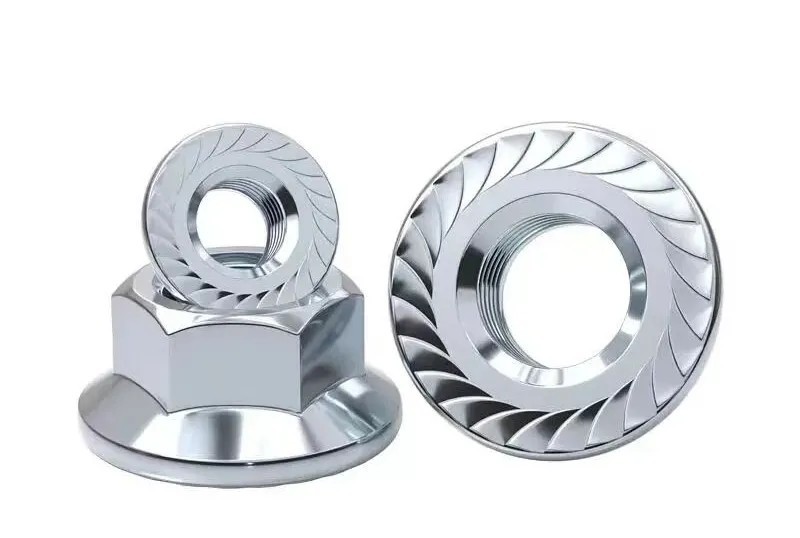

Khóa Gắn Cơ Khí: Răng Có Răng Cưa Như “Móng Vuốt Chống Trượt”
Khi siết chặt đai ốc mặt bích có răng, các răng cưa ăn vào như móng vuốt trên bề mặt các bộ phận được liên kết, tạo thành khóa cơ. "Khóa vật lý" này đáng tin cậy hơn việc chỉ dựa vào ma sát của sợi chỉ để tránh bị lỏng; ngay cả khi thiết bị có rung động tần số cao, đai ốc sẽ không "quay và tuột ra".
Chức năng phụ trợ niêm phong: Chặn tạp chất để tăng cường độ bền
Mặt bích vừa khít với bề mặt phôi, mang lại mức độ bịt kín nhất định để ngăn chặn bụi, dầu và nước xâm nhập vào các khe ren, giảm sự ăn mòn và rỉ sét, đồng thời kéo dài tuổi thọ của kết nối.
Đai ốc mặt bích Avoidance Guide
Đai ốc mặt bích không phù hợp với mọi tình huống; chọn sai loại có thể gây lãng phí tiền bạc. Hãy nhớ những điểm lựa chọn chính sau:
Các tình huống tải nhẹ, không rung
Đối với các ứng dụng như sửa tủ quần áo trong nhà hoặc lắp ráp các kệ hạng nhẹ, đai ốc thông thường là hoàn toàn phù hợp. Ưu điểm chống nới lỏng của đai ốc mặt bích là không cần thiết và chỉ làm tăng chi phí.
Đối với kích thước cực lớn, hãy xác nhận tình trạng còn hàng trước khi đặt hàng
Các đai ốc mặt bích nhỏ hơn M20 là phổ biến, nhưng những đai ốc lớn hơn M20 hầu hết có thiết kế phẳng và không có răng, và các nhà sản xuất thường không dự trữ chúng trong kho. Chúng cần phải được tùy chỉnh trước để tránh sự chậm trễ do các đơn đặt hàng vào phút cuối gây ra.
Trong môi trường nhiệt độ cao/ăn mòn cao, vật liệu là yếu tố then chốt
Đai ốc mặt bích bằng thép A3 thông thường không chịu được nhiệt độ cao và ăn mòn. Nếu sử dụng trong đường ống hóa chất hoặc thiết bị nồi hơi, phải chọn vật liệu hợp kim 35CrMoA và bề mặt tốt nhất nên được mạ kẽm nhúng nóng để có khả năng chống ăn mòn mạnh hơn.
| Kịch bản áp dụng | Loại được đề xuất | Khuyến nghị về vật liệu | Tiêu chuẩn thực hiện |
| Đồ gia dụng, kệ đựng đồ nhẹ | Đai ốc mặt bích tiêu chuẩn (Chưa có răng) | Thép cacbon thấp A3 | GB/T 6177.1-2016 |
| Động cơ, máy bơm nước, màn rung | Đai ốc khóa mặt bích (Có răng) | Thép 45 # | GB/T 6177.1-2016 |
| Máy xây dựng, khung gầm ô tô | Đai ốc mặt bích cường độ cao | 40Cr/35CrMoA | GB/T 6177.1-2016 |
Phòng ngừa khi sử dụng
Nguyên tắc cốt lõi của việc sử dụng đai ốc mặt bích là "lựa chọn đúng loại, lắp đặt tiêu chuẩn, điều kiện vận hành phù hợp" để tránh bị lỏng hoặc hỏng hóc do lựa chọn hoặc vận hành không đúng.
I. Lựa chọn và kết hợp loại: Lựa chọn chính xác là cơ bản (chọn loại theo điều kiện hoạt động, vật liệu phù hợp với môi trường và sự tương ứng với thông số kỹ thuật chính xác).
II. Lắp đặt và Vận hành: Các chi tiết xác định độ ổn định (làm sạch các bề mặt tiếp xúc, kiểm soát mô-men xoắn siết chặt và tránh sử dụng thêm vòng đệm).
III. Điều kiện vận hành phù hợp: Tránh các cạm bẫy khi sử dụng (tránh sử dụng sai trong một số trường hợp nhất định, bảo vệ cho các môi trường đặc biệt và cấm trộn vật liệu).
IV. Bảo trì và Kiểm tra: Kéo dài tuổi thọ sử dụng (kiểm tra thường xuyên, thay thế kịp thời các đai ốc bị hỏng hóc và tránh tái sử dụng).
