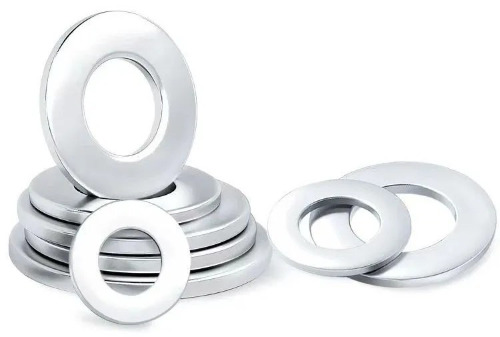

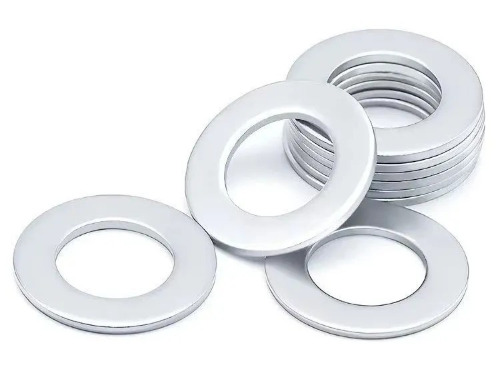

1. Pad phẳng
Một máy giặt phẳng là một máy giặt kim loại hình tròn với một lỗ ở giữa. Nó thường được làm bằng tấm sắt, thép không gỉ và các vật liệu khác thông qua quá trình dập. Hình dạng của nó tương tự như một vòng phẳng.
Máy giặt phẳng là gì?
Vòng đệm phẳng, còn được gọi là vòng đệm phẳng, là các bộ phận cơ học phổ biến được sử dụng chủ yếu để cung cấp một bề mặt tiếp xúc phẳng giữa các ốc vít như bu lông và đai ốc và đầu nối. Vòng đệm phẳng thường được đóng dấu từ vật liệu kim loại và có hình tròn có hình dạng ở giữa. Kích thước và thông số kỹ thuật của lỗ có thể được tùy chỉnh theo nhu cầu cụ thể.
Chức năng chính của vòng đệm phẳng
Tăng diện tích liên lạc
Một trong những chức năng chính của vòng đệm phẳng là giảm hiệu quả hao mòn và hư hỏng bằng cách tăng diện tích tiếp xúc giữa vít và máy. Khi không có máy giặt phẳng, bề mặt tiếp xúc giữa vít và máy có thể được cô đặc vào một điểm nhỏ, gây áp lực lớn, sẽ ảnh hưởng trực tiếp đến tuổi thọ của thiết bị theo thời gian. Máy giặt phẳng bảo vệ các phần chính của thiết bị bằng cách tăng khu vực tiếp xúc này.
Phân tán áp lực
Máy giặt phẳng chủ yếu được sử dụng để giảm áp lực. Khi lực trục thắt chặt một số bộ phận là lớn, thật dễ dàng để nhấn các vòng đệm thành một hình đĩa. Tại thời điểm này, vật liệu có thể được thay đổi và độ cứng có thể được tăng lên để giải quyết vấn đề. Máy giặt phẳng có thể phân tán áp lực một cách hiệu quả và tránh thiệt hại do áp lực cục bộ quá mức.
Ngăn chặn thiệt hại

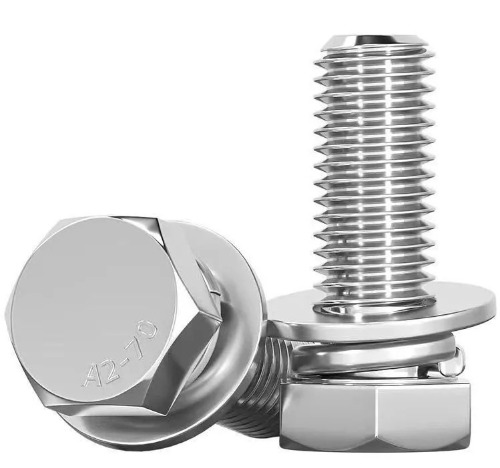

Vòng đệm phẳng có thể loại bỏ thiệt hại mà vòng đệm lò xo có thể gây ra cho bề mặt của máy khi tháo ốc vít. Khi sử dụng, một máy giặt lò xo và một máy giặt phẳng phải được sử dụng, máy giặt phẳng nằm cạnh bề mặt máy, và máy giặt lò xo nằm giữa máy giặt phẳng và đai ốc. Điều này có thể bảo vệ bề mặt của máy khỏi bị hư hại bởi máy giặt lò xo.
Sử dụng kết hợp
Máy giặt phẳng thường được sử dụng kết hợp với vòng đệm lò xo để đạt được hiệu ứng thắt chặt tốt nhất. Máy giặt phẳng phù hợp với bề mặt máy, trong khi máy giặt lò xo được đặt giữa máy giặt phẳng và đai ốc. Sự kết hợp này có thể phân phối áp lực tốt hơn và do đó cung cấp sự bảo vệ tốt hơn.
Kịch bản ứng dụng pad phẳng
Kết nối bu lông thông thường
Trong kết nối các bộ phận cơ học thông thường, các vòng đệm phẳng có thể tăng diện tích tiếp xúc giữa các bu lông, đai ốc và các bộ phận được kết nối, phân tán áp suất, giảm áp suất cục bộ và ngăn ngừa thiệt hại cho bề mặt của các bộ phận được kết nối. Ví dụ, trong sản xuất đồ nội thất, vòng đệm phẳng có thể được sử dụng để cố định chân bàn để đảm bảo rằng bàn ổn định và không lắc; Trong thiết bị điện, dụng cụ rửa phẳng có thể được sử dụng để bảo vệ các bảng mạch để ngăn ngừa thiệt hại do rung động.
Kết nối bu -lông thường xuyên tháo rời
Khi các bu lông cần được tháo rời thường xuyên, việc sử dụng các vòng đệm phẳng có thể đơn giản hóa quá trình tháo gỡ và bảo vệ bề mặt của các bộ phận được kết nối. Ví dụ, các cổng kiểm tra của một số thiết bị, các bu lông kết nối của các bộ phận di chuyển, v.v., vòng đệm phẳng có thể làm giảm ma sát trực tiếp giữa các bu lông và các bộ phận được kết nối, tránh các vết trầy xước bề mặt và kéo dài tuổi thọ dịch vụ.
Bồi thường cho độ lệch lỗ bu lông
Trong một số trường hợp, để tạo các lỗ bu lông giữa hai phần kết nối tương ứng chính xác, có thể cần phải tăng đường kính của lỗ để bù cho độ lệch vị trí. Khi lỗ bu lông vượt quá kích thước tiêu chuẩn, bạn có thể xem xét sử dụng máy giặt phẳng. Ngoài ra, để tạo điều kiện cho việc cài đặt và điều chỉnh, lỗ bu lông đôi khi được thiết kế như một lỗ dài để vị trí lắp đặt của phôi có thể được điều chỉnh trong một phạm vi nhất định. Trong trường hợp này, có thể cần phải sử dụng máy giặt phẳng dày hoặc máy giặt đặc biệt.
Giảm ứng suất nén trên bề mặt chịu áp suất
Khi cường độ bu lông cao và ứng suất nén của các bộ phận được kết nối thấp, các vòng đệm phẳng có thể giúp giảm ứng suất nén trên bề mặt chịu áp suất. Ví dụ, khi một số bu lông cường độ cao được sử dụng với các bộ phận được kết nối làm bằng vật liệu mềm hơn, dụng cụ rửa phẳng có thể phân phối đều áp suất của các bu lông lên bề mặt của các bộ phận được kết nối, ngăn các bộ phận được kết nối bị biến dạng hoặc bị hỏng do áp suất cục bộ quá mức.
Vật liệu phổ biến của vòng đệm phẳng

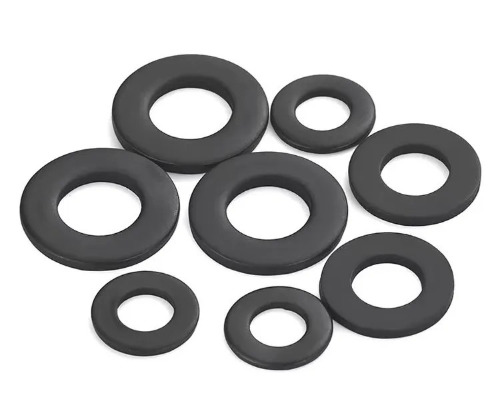

Vật liệu thép carbon
Đối với các vòng đệm phẳng, các vật liệu thép carbon được sử dụng phổ biến nhất là: ST12, ST13, Q235, Q215, Q195, v.v. 08F, 08AI, 10, 10F, v.v ... phù hợp cho các vòng đệm phẳng với độ cứng bề mặt khoảng 110hV; 45, 50, 60, 70 Thép hoặc 65MN Thép phù hợp cho các vòng đệm phẳng với độ cứng bề mặt 200HV hoặc thậm chí 300HV.

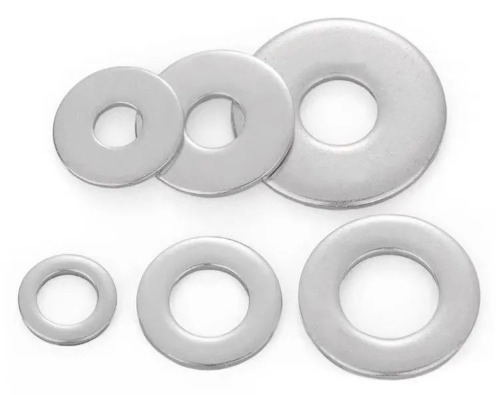

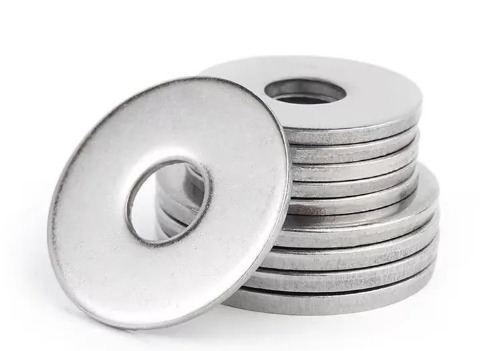

Vật liệu bằng thép không gỉ
Những cái phổ biến hơn là 304, 304 (18 - 8), 316, 316L, v.v ... Ưu điểm của thép không gỉ là khả năng chống ăn mòn, kháng gỉ, độ chính xác cao, bề mặt mịn mà không có Burrs, độ dẻo dai tốt, không dễ bị phá vỡ, v.v., nhưng giá tương đối đắt.

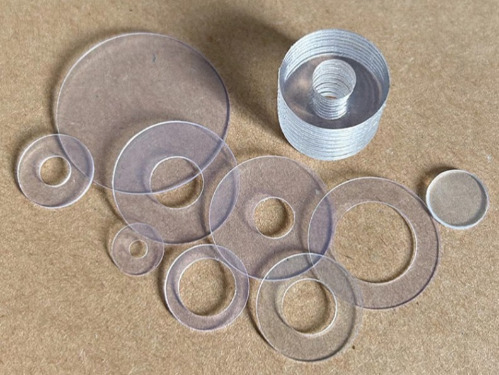

Vật liệu nhựa
Các vật liệu nhựa phổ biến bao gồm sợi thủy tinh PA66, PA66 30%, sợi thủy tinh PA66 50%, PC, PP, PPS, PVC, PVDF, v.v ... Máy giặt nhựa phẳng không chỉ có chi phí sản xuất thấp, mà còn có đặc tính cách nhiệt. Trong một số trường hợp đặc biệt, họ có thể đóng một vai trò và ảnh hưởng mà thép carbon và thép không gỉ không thể thay thế.

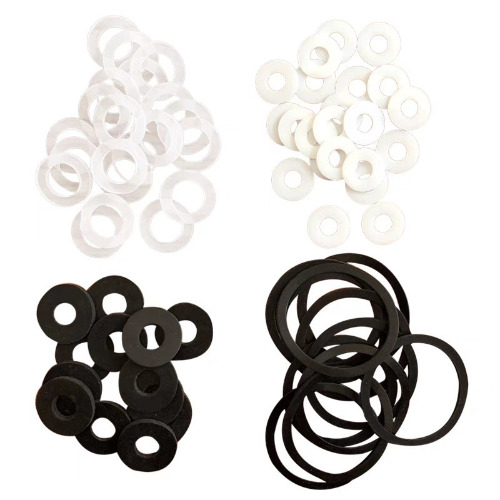

Vật liệu cao su
Chẳng hạn như cao su nitrile, fluororubber, cao su chloroprene, cao su styrene-butadien, cao su EPDM, vv Các miếng đệm phẳng của loại vật liệu này có độ mềm tốt và phù hợp cho môi trường nhiệt độ thấp và áp suất trung bình. Một số vật liệu có tính kháng axit và kiềm nhất định và kháng lão hóa.
Các vật liệu khác

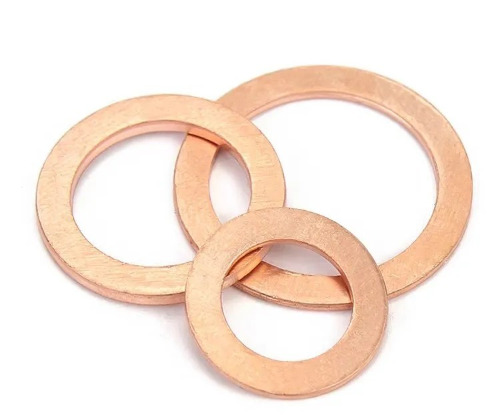

Một số nhà sản xuất cũng có thể cung cấp các miếng đệm phẳng làm từ đồng, nhôm và các vật liệu khác. Ví dụ, miếng đệm đồng có độ dẫn nhiệt tốt và khả năng chống ăn mòn, hệ số ma sát thấp và thường được sử dụng trong các dịp nhiệt độ cao và áp suất cao.
2.PrecAreds để sử dụng
Thông số kỹ thuật cài đặt : Đảm bảo rằng miếng đệm phẳng phù hợp chặt với bề mặt tiếp xúc để tránh nghiêng hoặc sai lệch ảnh hưởng đến hiệu ứng niêm phong.
Enviational ormitionation: Thép không gỉ được ưa thích trong môi trường ẩm hoặc ăn mòn, và cần chú ý đến việc niêm phong và bảo quản để mở rộng tuổi thọ dịch vụ.
Kiểm tra kỹ năng Sau khi sử dụng lâu dài, cần kiểm tra xem miếng đệm có bị biến dạng hay bị hỏng hay không, và thay thế nó kịp thời để duy trì độ tin cậy của kết nối.
Thông qua lựa chọn hợp lý và sử dụng tiêu chuẩn hóa, các miếng đệm phẳng có thể cải thiện đáng kể sự ổn định và an toàn của các kết nối cơ học
Tóm lại, các miếng đệm phẳng là một thành phần cơ học quan trọng, chủ yếu được sử dụng để bảo vệ bề mặt của đầu nối, tăng diện tích tiếp xúc và ngăn chặn các ốc vít nới lỏng. Khi chọn và sử dụng các miếng đệm phẳng, nên xác định vật liệu, kích thước và cách sử dụng của chúng theo các yêu cầu kỹ thuật cụ thể và kịch bản ứng dụng.
